高溫合金GH/NS
交期：30天
描述：GH2035A是Fe-Ni-Cr基沉淀硬化型變形高溫合金，使用溫度在750°C以下。該合金是在GH2035合金的基礎上調整了碳、硼、鋁和鈦的含量，并改變了熱處理制度而發展成的。該合金除了具有原合金的優點外，還具有更高的強度、更好的組織穩定性和良好的熱加工性能。主要產品有熱軋和鍛制棒材、鍛件和環形件等。

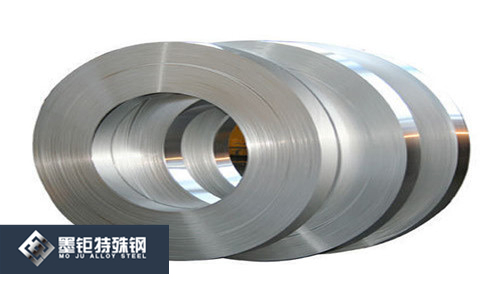

規格：板，棒，帶，線，管，可定制
GH2035A高溫合金
1合金介紹
1.1概述
GH2035A是Fe-Ni-Cr基沉淀硬化型變形高溫合金，使用溫度在750°C以下。該合金是在GH2035合金的基礎上調整了碳、硼、鋁和鈦的含量，并改變了熱處理制度而發展成的。該合金除了具有原合金的優點外，還具有更高的強度、更好的組織穩定性和良好的熱加工性能。主要產品有熱軋和鍛制棒材、鍛件和環形件等。
1.2應用概況及特性
合金已用于制造多種航空發動機的渦輪內外環和支承環等十多種零部件，現已投入批量生產。
合金長期時效后析岀σ相，但長大速度很慢，且長大到一定長度后不再增長。700°C×10000h和750°C×4000h時效時,析出的σ相尺寸都在20μm以下，對合金的性能影響較小。
1.3材料牌號
GH2035A(GH1035A,GH35A)。
相近牌號
無。
材料技術標準
GB/T14992高溫合金和金屬間化合物高溫材料的分類和牌號
GJB3165A航空承力件用高溫合金熱軋和鍛制棒材規范
HB/Z140航空用高溫合金熱處理工藝
1.6熔煉工藝
采用電弧爐+電渣重熔、或非真空感應爐+電渣重熔、或真空感應爐+電渣重熔熔煉工藝。
1.7化學成分
摘自GB/T14992,見表1-1。
表1-1（想要更多數據，可與13472787990聯系）
元素 | C | Cr | Ni | w | Al | Ti | Fe |
質量分?jǐn)?shù)/% | 0.05~0.11 | 20.00?23.00 | 35.00~40.00 | 2.50?3.50 | 0.20?0.70 | 0.80~1.30 | 余 |
元素 | B | Ce | Mg | Si | Mn | S | p |
質量分?jǐn)?shù)/% | 0.010 | 0.050 | ≤0.010 | ≤0.80 | ≤0.70 | ≤0.020 | ≤0.030 |
1.8熱處理制度
摘自HB/Z140,熱軋和鍛制棒材、鍛件的標準熱處理制度為：1080°C×2h/WQ+680°C×16h/AC。
1.9品種規格與供應狀態
1.9.1主要規格

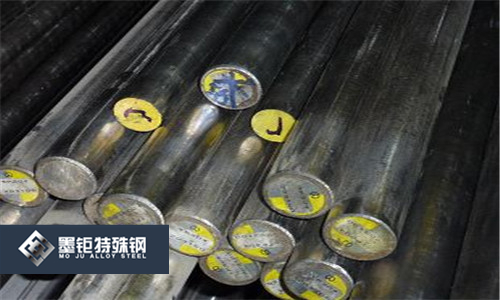

棒材的直徑一般為20mm?300mm,通常長度為2000mm?6000mm；各種規格的鍛件和環形件。
1.9.2供應狀態
熱軋和鍛制棒材、鍛件和環形件一般不經熱處理供應。
2物理、彈性和化學性能
2.1熔化溫度范圍
2.2相變點
熱導率
電阻率
熱擴散率（表2-1）
表2-1E
θ/°C | 250 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 |
Q/(10^6m^2/s) | 3.8 | 3.95 | 4.2 | 4.4 | 4.65 | 4.9 | 5.15 | 5.4 | 5.6 |
2.6比熱容（表2-2）
表2-2
θ/°C | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 |
385 | 448 | 486 | 515 | 540 | 561 | 582 | 599 | 712 |
2.7線膨脹系數（表2-3）
表2-3
θ/°C | 20?100 | 20?200 | 20?300 | 20?400 | 20?500 | 20?600 | 20?700 | 20?800 | 20?900 |
a/(10^-6℃^-1 | 13.9 | 15.05 | 15.9 | 16.05 | 16.1 | 16.45 | 16.6 | 17.2 | 17.3 |
2.8密度
p=8.17g/cm^3
2.9磁性能
2.10彈性性能（表2-4）
表2-4
θ/°C | 20 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 |
Ed/GPa | 215 | 214 | 209 | 202 | 193 | 186 | 177 | 167 | 158 | 148 |
2.11化學性能
2.11.1抗氧化性能
合金在空氣介質中，1000°C和1100°C試驗100h的氧化速率見表2-5。
2.11.2耐腐蝕性能
θ/°C | 1000 | 1100 |
100h的氧化速率/[g/(m2?h)] | 0.1997 | 0.4134 |
3力學性能
3.1供貨技術標準
3.1.1技術標準規定的性能（表3-1）
表3-1
標準號 | 品種 | 熱處理（想要更多數據，可與021-67898711聯系） | 室溫拉伸性能 | 700°C、196MPa持久性能 | |||
GJB3165A | 熱軋和鍛制棒材 | 1080°C±10℃×2H/WQ +680°C±10℃×16h/AC | σb/MPa | σpo.2/MPa | δ5/% | ψ/% | τ/h |
≥590 | ≥345 | ≥28 | ≥35 | ≥50 | |||
3.1.2生產檢驗數據、基值和設計許用值
3.2短時力學性能
3.2.1硬度
合金經標準熱處理，室溫硬度為HBS230。
3.2.2沖擊性能
3.2.2.1棒材和90mm方坯，不同溫度的沖擊韌性見表3-2。
3.2.2.2棒材經不同長期時效，室溫沖擊韌性見表3-3。
3.2.3壓縮性能
3.2.4扭轉性能
表3-2
取樣/mm | 熱處理 | θ/°C | aKu/（kJ/m^2） |
棒材 | 標準熱處理 | 20 | 1780 |
90方坯 | 20 | 1540 | |
400 | 1600 | ||
500 | 1400 | ||
600 | 1340 | ||
700 | 1540 | ||
800 | 1660 | ||
900 | 2600 |
3.2.5剪切性能
表3-3
時效規范 | 室溫aKu/（kJ/m^2） | 時效規范 | 室溫aKu/CkJ/m^2） | 時效規范 | 室溫aKu/（kJ/m^2） | |||
θ/°C | t/h | θ/°C | t/h | θ/°C | t/h | |||
650 | 500 | 1250 | 700 | 1000 | 1070 | 750 | 250 | 1420 |
1000 | 1180 | 2000 | 630 | 500 | 1190 | |||
2000 | 1040 | 3500 | 400 | 1000 | 750 | |||
5300 | 760 | 5000 | 230 | 2000 | 430 | |||
700 | 250 | 1300 | 10000 | 140 | 4000 | 280 | ||
500 | 1170 | 750 | 100 | 1590 | 一 | 一 | — | |
注：棒材取樣，經標準熱處理。 | ||||||||
3.2.6拉伸性能
3.2.6.1棒材和90mm方坯，不同溫度的拉伸性能見表3-4。
3.2.6.2棒材經不同長期時效，室溫拉伸性能見表3-5。
表3-44
取樣/mm | θ/°C | σb/MPa | σpo.2/MPa | δ5/% | ψ/% | 取樣/mm | θ/°C | σb/MPa | σpo.2/MPa | δ5/% | ψ/% |
d23棒 | 20 | 942 | 467 | 30 | 51 | 90方坯 | 600 | 703 | 394 | 29 | 43 |
90方坯 | 20 | 873 | 424 | 33 | 57 | 650 | 662 | 382 | 29 | 45 | |
300 | 767 | 373 | 32 | 52 | 700 | 588 | 370 | 29 | 36 | ||
400 | 738 | 365 | 32 | 52 | 750 | 485 | 341 | 29 | 39 | ||
500 | 731 | 372 | 34 | 52 | 800 | 321 | 270 | 59 | 77 | ||
550 | 708 | 348 | 34 | 55 | 900 | 145 | 69 | 101 | 97 | ||
注：冶煉工藝為非真空感應爐+電渣，試樣經標準熱處理。 | |||||||||||
表3-5
取樣 | 時效規范 | 室溫拉伸 | 取樣 | 時效規范 | 室溫拉伸 | ||||||||
θ/°C | τ/h | σb/MPa | σpo.2/MPa | δ5/% | ψ/% | θ/°C | τ/h | σb/MPa | σpo.2/MPa | δ5/% | ψ/% | ||
棒材 標準 熱處理 | 一 | 一 | 955 | 485 | 28 | 50 | 棒材 標準 熱處理 | 650 | 2000 | 965 | 538 | 25 | 45 |
650 | 500 | 976 | 517 | 26 | 48 | 5300 | 977 | 493 | 27 | 43 | |||
1000 | 964 | 521 | 26 | 48 | 700 | 250 | 932 | 514 | 29 | 46 | |||
續表3-5
取樣 | 時效規范 | 室溫拉伸 | 取樣 | 時效規范 | 室溫拉伸 | ||||||||
θ/°C | τ/h | σb/MPa | σpo.2/MPa | δ5/% | ψ/% | θ/°C | τ/h | σb/MPa | σpo.2/MPa | δ5/% | ψ/% | ||
棒材標準熱處理 | 700 | 500 | 918 | 511 | 27 | 47 | 棒材標準熱處理 | 750 | 100 | 864 | 459 | 31 | 53 |
1000 | 914 | 495 | 25 | 42 | 250 | 853 | 453 | 31 | 52 | ||||
2000 | 908 | 497 | 25 | 38 | 500 | 851 | 443 | 31 | 51 | ||||
3500 | 926 | 504 | 23 | 34 | 1000 | 879 | 461 | 29 | 45 | ||||
5000 | 914 | 500 | 20 | 30 | 2000 | 846 | 459 | 25 | 37 | ||||
10000 | 906 | 500 | 17 | 28 | 4000 | 828 | 458 | 26 | 31 | ||||
3.3持久和蠕變性能
3.3.1持久性能
3.3.1.190mm方坯不同溫度和時間的持久極限見表3-6；不同溫度持久應力-壽命曲線見圖3-1,持久熱強參數綜合曲線見圖3-2。
3.3.1.290mm方坯不同溫度光滑和缺口持久性能見表3-7。
3.3.1.3棒材經不同長期時效，700°C、245MPa的持久性能見表3-8。
表3-6[45]
取樣/mm | θ/°C | cr,,h/MPa | 取樣/mm | θ/°C | b〃h/MPa | ||||||||
σ50 | σ100 | σ200 | σ500 | σ1000 | σ50 | σ100 | σ200 | σ500 | σ1000 | ||||
90方坯 | 550 | 620 | 590 | 560 | 520 | 490 | 90方坯 | 700 | 310 | 280 | 245 | 205 | 185 |
標準 | 600 | 500 | 480 | 455 | 430 | 410 | 標準 | 750 | 200 | 170 | 145 | 110 | 80 |
熱處理 | 650 | 420 | 390 | 360 | 330 | 300 | 熱處理 | 800 | 125 | 105 | 90 | 65 | 45 |
表3-7
取樣/mm | θ/°C | σ/MPa | τ/h | δ5/% | ψ/% | τH/h | 取樣/mm | θ/°C | σ/MPa | τ/h | δ5/% | ψ/% | τH/h |
90方坯 標準 熱處理 | 550 | 570 | 199 | 19 | 22 | 385 | 90方坯 標準 熱處理 | 700 | 275 | 125 | 25 | 27 | 350 |
600 | 470 | 152 | 13 | 20 | 352 | 750 | 175 | 90 | 56 | 56 | 372 | ||
650 | 370 | 135 | 26 | 28 | 211 | 800 | 100 | 152 | 62 | 71 | 325 | ||
①缺口半徑r=0.2mm. | |||||||||||||
表3-8
取樣 | 時效規范 | 700°C、245MPa持久 | 取樣 | 時效規范 | 700°C、245MPa持久 | ||||
θ/°C | t/h | τ/h | ψ/% | θ/°C | t/h | τ/h | ψ/% | ||
棒材標準熱處理 | — | — | 275 | 31 | 棒材標準熱處理 | 700 | 3500 | 78 | 55 |
650 | 500 | 283 | 40 | 5000 | 69 | 56 | |||
1000 | 275 | 40 | 10000 | 86 | 55 | ||||
2000 | 208 | 44 | 750 | 100 | 104 | 48 | |||
5300 | 241 | 42 | 250 | 62 | 54 | ||||
700 | 250 | 255 | 28 | 500 | 44 | 54 | |||
500 | 102 | 41 | 1000 | 40 | 54 | ||||
1000 | 95 | 48 | 2000 | 48 | 53 | ||||
2000 | 76 | 54 | 4000 | 41 | 57 | ||||
圖3-2 90mm方坯不同溫度的持久應力-壽命曲線
3.3.2蠕變性能
棒材700°C,100h的蠕變性能見表3-9。
取樣/mm | 熱處理 | θ/°C | t/h | σ/MPa | εt/% | εp/% | εe/% |
d23棒 | 標準熱處理 | 700 | 100 | 245 | 2.27 | 2.18 | 0.09 |
圖3-2 90mm方坯的持久熱強參數綜合曲線
表3-9
3.4疲勞性能
3.4.1局周疲勞
合金650C、Nf=10^7周，旋轉彎曲疲勞極限σ-1=370MPa。
3.4.2低周疲勞
3.4.3特種疲勞
3.5裂紋擴展速率
3.6斷裂韌度
3.7松弛性能
4工藝性能與要求
4.1成形工藝與性能
合金熱加工性能優良，加熱溫度范圍寬，一次允許變形量大。頂鍛臨界壓下量與溫度關系見圖4-1。在800°C?1230°C,變形量3%?91%都沒出現裂紋。
合金的熱加工再結晶圖見圖4-2,再結晶圖見圖4-3。
合金最適宜的加工溫度為950°C~1170°C。
4.2工藝性能
4.3焊接性能
4.4零件熱處理工藝
零件熱處理制度為1080°C×2h/WQ+680°C×16h/AC。
圖4-1 臨界壓下量與溫度的關系
圖4-2合金加工再結晶圖
4.5表面處理工藝
4.6切削加工與磨削性能
無特殊要求。
5組織結構
5.1相變溫度
5.2時間-溫度-組織轉變曲線
合金中微量相的總數約占合金重量的0.4%?0.8%,隨時效溫度和時間的變化量見圖5-1
5.3典型組織
合金標準熱處理狀態的組織由γ基體、γ′相、M23C6型碳化物、M3B2型硼化物和TiC相組成，組織和析出相形貌見圖5-2。
合金中ω(γ′)約占合金的3%,尺寸7nm,化學組成為Ni2.82Cr0.22Fe0.01Al0.27Ti0.63W0.05。在長期時效過程中y'數量略有增加，組成變化不大，隨時效時間延長和溫度升高，γ′尺寸增大，但長大速度緩慢。700°C×10000h時效時，尺寸為60nm。合金長期時效后析出γ′相，但長大速度很慢，且長大到一定長度后不再加長。700°C×1000h和750°C×4000H時效時,σ相尺寸都在20μm以下，因此對性能影響較小。
圖5-1合金中微量相總量在長期時效中的變化。（想要更多數據，可與021-67898711上海墨鉅聯系）
